STL-PDM 开关柜局部放电在线监测系统

STL-PDM 开关柜局部放电在线监测系统

浏览次数:

一、概述

   1.背景介绍

        高压开关柜在配电网中已经得到广泛应用,其安全运行对供电可靠性起着举足轻重的作用。开关柜在生产、运输、安装和运行中,受到生产工艺、安装手段以及电、热、机械和环境因素影响,其绝缘介质会不断劣化。通过检测局部放电发现设备微小的缺陷及分析运行中介质绝缘劣化过程,实现开关柜存在隐患的及时预警,避免供电事故和电网大面积停电带来的巨大损失。
       我公司结合多年来对高压开关柜保护、检测的实践经验,依托华北电力大学强大的电力系统安全理论优势,联合开发出了高抗干扰性、检测全面、定位准确的STL-PDM开关柜局部放电在线监测系统。

   2.局部放电在线监测的重要性

局部放电是引起电介质绝缘老化的重要原因之一。据中国电力科学院对高压开关柜故障统计,绝缘故障与载流故障约占开关柜总故障的近四成几率。通过测定开关柜局部放电强度和频次,可判断绝缘材料存在的局部缺陷和当前的运行状况,局部放电的测量是评估设备状况和发展趋势的有效方法。
       发达国家局部放电检测技术已经发展了三、四十年,我国局部放电检测技术起步较晚,但是发展较快,目前正处于开关柜局部放电在线监测和故障诊断的实用化及常态化阶段。

二、STL-PDM开关柜局部放电在线监测系统

   1.系统介绍

STL-PDM开关柜局部放电在线监测系统是斯德尔电气长期关注并致力于高压开关柜的安全监测、预警、保护方面的研究,不断经过高压开关柜内的局部放电、电弧光等方面研究和实践的经验积累,并依托华北电力大学强大理论优势,联合开发的开关柜局部放电在线监测系统。
       本系统是运用新型传感器技术、信号处理技术、数据库技术和放电识别算法实现的新型高性能、数字化局部放电在线监测系统。系统拥有对尖角毛刺、自由金属颗粒群、悬浮放电、绝缘件内部裂纹、绝缘件表面放电等多种放电现象的智能诊断判别能力,并可以对发生局部放电的开关柜准确定位。
       监测终端实时采集、分析和处理由传感器检测到的信息,并将初步处理后的信息上传给服务器。服务器接收、存储、处理和综合分析局放数据。依据多种放电模型专家数据库,将接收到的数据与专家数据库样本数据进行横向和纵向对比,得到开关柜局部放电强弱及变化趋势等信息,并形成二维曲线图表和三维立体图形供运行维护人员查看。一旦开关柜发生局部放电,系统可及时预警提示放电发生强度、位置和时间等信息,并在在专家数据库中留存,作为局部放电趋势发展的判断依据。
       系统采用B/S结构,不仅可以在联网计算机上查询和管理开关柜的放电数据。还可选配Web服务器及信息发布功能,支持手机和平板电脑在线查询报警信息,方便运维人员及时掌握开关柜局部放电趋势,并实现开关设备的智慧运维和状态检修。

   2.系统组成

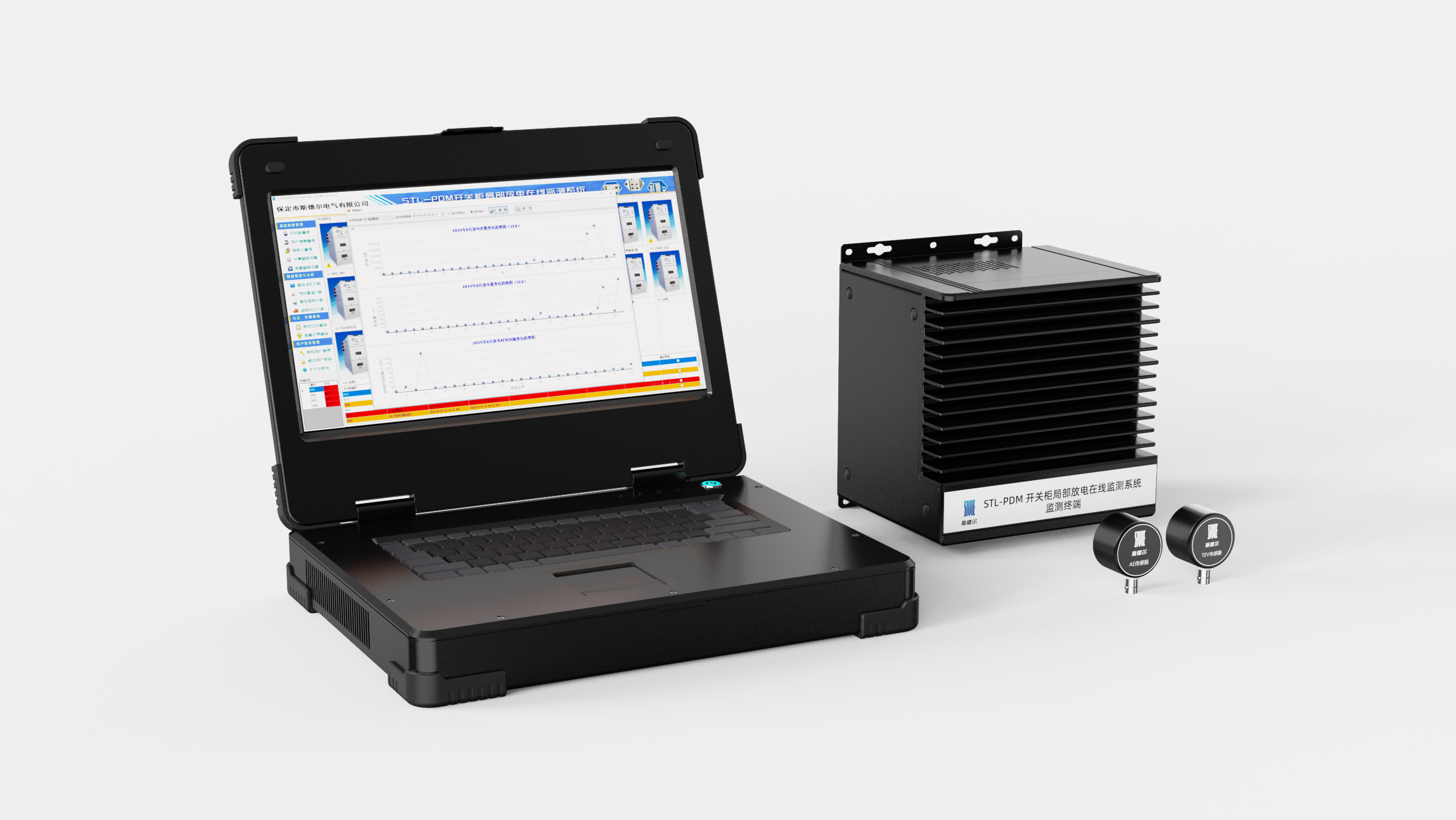

STL-PDM开关柜局部放电在线监测系统主要由高性能传感器、局部放电监测终端、局部放电综合分析服务器组成。
       高性能传感器:暂态对地电压传感器(TEV传感器)、超声波传感器(AE传感器)。
       监测终端:采集传感器检测到的数据,并做初步分析和处理,通过网络上传至局部放电综合分析服务器。
       综合分析服务器:实时接收现场监测终端上传的数据,实现数据海量存储和监测显示,并通过数据挖掘和信号识别技术进行放电状态评估、放电程度多级预警,以及设备统一管理和局放告警信息发布等功能。

      3.技术特点

1)超宽频段的信号捕获能力,可以覆盖从20kHz~1.5GHz的超宽频带。
       (2)运用多种分析算法和准确的局放检测技术,确切地判断局放活动状态,及区分现场干扰。
       (3)专业的局部放电分析,针对局部放电信号特性可运用脉冲序列分析(PSA)、频域谱分析(FDS)、小波分析(WA)、时频图(TF map)等不同的数字信号处理技术,帮助您获得真实有效的局部放电信息。局部放电模式识别算法以局部放电相位谱图(PRPD)为基础进行多元统计分布(MSD),可以对内部放电、电晕放电、悬浮电位放电等较为典型的放电类型做出分类识别。
       (4)准确的故障定位:能够实现对发生局部放电的开关柜准确定位。
       (5)全数字化设计,具有较强的电磁兼容性和抗干扰能力,保证了监测数据的准确性。
       (6)多样化的故障报警模式,当局部放电量超标时,及时通过以太网主动向上一级管理设备发出报警信号,同时分析出放电信息,并以二维和三维模式显示。
       (7)设备管理方便,站内数台监测终端可独立运行,数据分别记录,可以就地显示,也可以上传到服务器显示。
       (8)客户可以根据需要选配Web发布功能,可在数据采集终端、PC机和智能手机等平台上通过专用客户端软件或浏览器随时、随地查看开关柜放电波形、放电图谱分析、放电报警等信息。

4.系统优势

1)具有同步采样技术,多达256台开关柜可以在同一时刻进行局部放电信号采集,横向比较各个设备的健康状况,可实现发生局部放电的开关柜定位;
       (2)传感器采用非侵入式安装,无需停电安装,工程量小,不影响开关柜本身绝缘性能;
       (3)为开关柜提供不间断的实时绝缘状况检测,绝缘损坏可以被早期发现、及时干预,以防止破坏性放电导致绝缘劣化加剧;
       (4)预诊断告警,防止故障性灾难的发生,降低或避免损失;
       (5)设备和系统使用寿命增加,可用率提高;
       (6)降低维护成本,降低故障率,减少设备停运时间;
       (7)软件功能强大,支持PC、手机和平板电脑等进行数据查询和管理。
