一、概述：
STL-WMT 无线测温装置是专门设计用于高压带电体运行温度监测系统，该系统采用前沿的 ZigBee 组网技术设计，此前国内并未有此研制，实现了高压带电体温度远距离遥测。本产品密闭性能良好，室内外均可安全使用。系统具有低能耗、等电位测量、数据无线传输、精度高、响应速度快、操作灵活、组网方便等优势。
二、在线监测技术的先进性
本系统前端有温度采集装置---无线温度传感器，温度传感器可以快捷方便地安装在高压带电体的被测点上，准确的跟踪发热点的温度变化。无线温度传感器是利用 2.4G 射频技术传递温度信息，实现了温度采集装置和被采集点等电位，安全可靠。本产品的机柜终端可准确的报告运行中所有被测高压电气设备易发热点的温升，为设备安全运行提供可靠的数据依据。安装在市、区监控中心的温度监测系统功能强大，系统数据库通过人机界面将地理分布图、被测点温度参数、 告警信息、历史参数等通过图形、表格、曲线、棒图等形式直观的显示，为运行人员提供直接可靠的数据依据，消除隐患，进而减少事故的发生。
三、产品特点
1、采用先进的数字化及无线传输技术，与带电体彻底的空间隔离，不改变被测 设备的绝缘性能，使用安全可靠。
2、测温范围可达0~125℃；
3、温度传感器采用低功耗设计，休眠功耗低至1.5μA，延长了温度传感器电池设计使用寿命。
4、温度传感器可在2.1V-3.6V宽电压范围内正常工作。
5、采用先进的无线传输技术。解决了无线信号的互相干扰问题和数据传输纠错问题。对一次设备无干扰和影响。
6、温度传感器壳体使用耐高温、阻燃材料。
7、RS485通讯波特率：2400、4800、9600bps。
四、性能参数
1、基本参数
1）装置工作电压：额定AC220V, 可适用于AC85V～265V \DC100V～280V.
2）接点温度测量点数：支持15个点，标配为6点
3）传感器与主控装置间传输距离： < 100M（在开放空间内）
2、主要性能指标
1）温度传感器测量范围：0℃～125℃
2）温度测量精度：±1℃
3）无线收发频率：2.400-2.525GHz
4）无线发射功率：0dBm
5）无线接收灵敏度：-94dBm@250kbps
6）电池工作寿命可达数年至十年
3、绝缘性能
1）介质强度：装置能承受2KV/50Hz/1Min工频耐压试验；
2）绝缘电阻：≥100MΩ。
4、电磁兼容
1）电快速瞬变脉冲群干扰：主控制器电源能承受GB/T 17626.4标准规定的四级电快速瞬变脉冲群抗扰度试验；
2）雷电波干扰：主控制器电源能承受GB/T 17626.5标准规定的四级浪涌（冲击）抗扰度试验；
3）静电放电干扰：主控制器能承受GB/T 17626.2标准规定的四级静电放电抗扰度试验。
5、环境条件
1）装置工作温度：-20～+85℃；
2）装置贮存温度：-40～+85℃；
3）温度传感器短时耐受温度：200℃。
五、安装尺寸与接线图
1、监控器安装尺寸图
外形尺寸：96×96×94 开孔尺寸：90×90

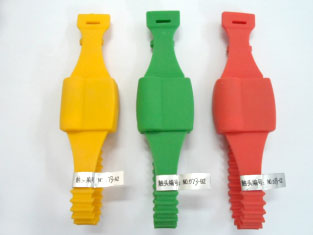

2、温度传感器实物图

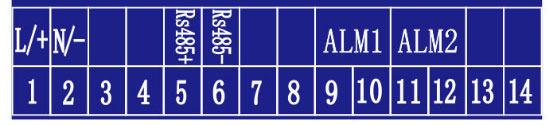

3、装置接线图：
