一、概 述
STL-ZCX系列产品是保定市斯德尔电气有限公司根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型、操作测量显示装置。
该系列产品集回路模拟指示、带电指示及闭锁功能、温度数字实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、人体感应语音提示、智能防误语音提示、主回路电力参数的测量显示、高压电气接点在线测温以及RS485通讯接口等功能于一体，可根据需要选配。
该系列产品以一体化布局配套装备与开关柜，将大大简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。该系列产品可用于3～35kV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，符合IEC255-22标准。
二、功能介绍
1、模拟状态指示功能：
断路器状态指示：
当公共端触点与断路器合触点接通，断路器合闸并且分闸回路完好时，中间V字灯红色模拟条亮。当公共端触点与断路器分触点接通，断路器分闸并且合闸回路完好时，中间V字灯绿色模拟条亮。
断路器位置指示：
当公共端触点与工作位置触点接通时，两个十字灯红色垂直模拟条亮。当公共端触点与试验位置触点接通时，两个十字灯绿色水平模拟条亮。
接地开关位置显示：
当公共触点与接地刀触点接通时，下方V字灯红色模拟条亮，接地开关合闸。当公共触点与接地刀触点断开时，下方V字灯绿色模拟条亮，接地开关分闸。
弹簧储能显示：
当公共端触点与储能触点接通时，红色方形模拟灯亮，显示断路器已储能。当公共端触点与储能触点断开时，绿色方形模拟灯亮，显示断路器未储能。
2、温湿度控制功能：
两路温湿度控制及显示，方便温度及湿度定制修改，并且具有自动加热除湿、自动排风降温功能，有效的自动控制柜内温湿度。
3、安防提示功能：
1）断路器（负荷开关、接触器）处于合闸状态，误将手车从实验位置推至工作位置时，语音提示“请分断路器（负荷开关、接触器）”。
2）当接地刀闸处于合闸状态、断路器（负荷开关、接触器）处于分闸状态，误将手车从实验位置推至工作位置时，语音提示“请分接地刀闸”。
3）当接地刀闸处于合闸状态、断路器（负荷开关、接触器）处于合闸状态，误将手车从实验位置推至工作位置时，语音提示：“请分断路器（负荷开关、接触器）、请分接地刀闸”。
4）当柜体主回路带电，柜前有人停留时，操显装置会语音提示“本柜主回路已带电”，并同时点亮柜内照明；人员离去时，语音提示自动停止并自动熄灭柜内照明。
5）当柜体主回路断电，柜前有人停留时，操显装置会语音提示“本柜住回路已断电”，并同时点亮柜内照明；人员离去时，语音提示自动停止并熄灭柜内照明。
4、操作功能：
分合闸操作、储能操作、远方/就地操作、照明操作
5、带电显示及闭锁功能
1）通过接入电容式高压带电传感器（其输出短路电流不低于220uA±10%），不但可以显示高压回路带电状态（三相），还可以与电磁锁配合实现柜体门的强制闭锁，并且如装置运行中失电，不会引起电磁锁误动。
2）主回路A相、B相、C相中某一相会几相带电，则操显装置面板对应的带电指示灯亮，同时将随机所配的验电笔插入操显装置面板对应的验电孔，则该指示灯不亮或者变暗，验电笔上灯亮；此时背部“带电闭锁输出”接点断开，电磁锁闭锁，操显装置面板解锁指示灯不亮；三相均不带电时，则对应的带电指示灯均不亮，此时“带电闭锁输出”接点闭合，电磁锁打开，操显装置面板解锁指示灯亮。
3）LED启辉电压（kV）：≤额定母线相电压X（0.15～0.65）。
4）闭锁启控电压（kV）：≤额定母线相电压X 0.65。
6、电气接点温度在线监测功能
装置采用Zigbee无线方式在线测量柜内高压电气接点（如：触头、隔离刀闸、电缆搭接头、母排接头等）的温度，无线温度传感器采集的温度数据实时通过无线链路上传，因接收和采集均无电气上的链接，因此可解决有效电气隔离问题，无线温度传感器采用锂电池供电，电池寿命可达5年以上。
7、电力参数综合测量功能
1）可在线测量并显示一次回路电流、电压、有功功率、无功功率、有功电能、无功电能、功率因数、频率等。
2）标准输入电压应不高于额定电压（100V或400V）的120%。
3）标准额定输入电流默认为5A（如为1A时订货请注明）。
8、通讯功能
装置配有标准的RS485通讯接口（Modbus-RTU协议，波特率1200、2400、4800、9600可选），通讯距离小于1200米，总线上可接入128台装置及以内。
三、装置选型
1、产品规格
| 功能 型号 | ZCX100A | ZCX100B | ZCX100C | ZCX100D | ZCX100E |

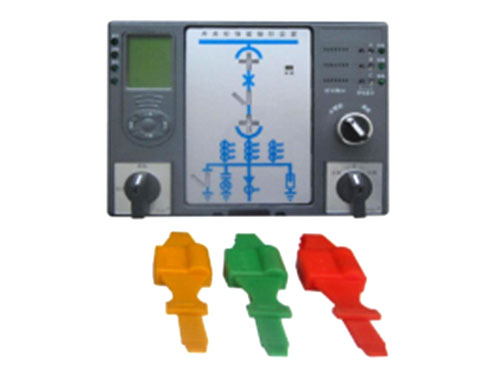

| 产品图片 |  |
 |
|
|
|
|
动态模拟图显示高压带电显示及闭锁 |
标配 | 标配 | 标配 | 标配 | 标配 |
|
分合闸、接地、储能等状态指示 |
标配 | 标配 | 标配 | 标配 | 标配 |
| 温湿度控制 | 标配 | 标配 | 标配 | 标配 | 标配 |
| 语音防误提示 | 标配 | 标配 | 标配 | 标配 | 标配 |
| 人体红外感应 | 标配 | 标配 | 标配 | 标配 | 标配 |
|
分合闸、储能、远方/就地、等操作开关 |
标配 | 标配 | 标配 | 标配 | 标配 |
|
主回路电力参数测量 |
无 | 无 | 标配 | 无 | 标配 |
|
电气接点在线测温 |
无 | 无 | 无 | 标配3点 | 标配3点 |
| RS485接口 | 选配 | 选配 | 选配 | 选配 | 选配 |
| 显示方式 | 数码管 | 液晶 | 液晶 | 液晶 | 液晶 |
| 开孔尺寸（mm） | 220×165 | ||||
| 安装方式 | 面板嵌入式安装 | ||||
2、型号说明
STL-ZCX系列智能操控装置系列产品的功能不同扩展为4种型号，分别为：ZCX100A、ZCX100B、ZCX100C、ZCX100D、ZCX100E等型号。
① 产品型号代码:ZCX100A，ZCX100B，ZCX100C，ZCX100D，ZCX100E可选。
② 温湿度控制路数：两路为TH2，一路为TH1，没有则省略此项。
③ 电磁闭锁输出，无电磁闭锁输出功能则省略此项。
④ 带电显示，无带电显示功能则省略此项。
⑤ 工作电源：DC220V、AC220V、DC110V可选。
⑥ 语音提示，无语音提示则省略此项。
⑦ RS485通讯，无通讯则省略此项。
